【观 · 产品】如何选择合适的泵型?

发布时间:2015-01-30 浏览次数:878

众所周知,泵的使用可以大大提高生产效率,但前提是选择一款合适的泵。那么怎样的泵才是合适的呢?今天让微信君带你一起走进“泵的选型”。

总体来说,泵的选型需要考虑以下基础参数:流体粘度、流量要求、流体性能、进出口信息、管路长、泵的进气压力、连续运行或间歇运行。根据这些参数,再对照化学耐受性表及性能曲线,便可以很好地选择泵型。

1. 流体粘度
所谓粘度,就是流体流动中产生的阻力。日常生活中的常见产品,水的粘度是1厘珀,啤酒是3厘珀,SAE30引擎油是200厘珀,调味番茄酱是50000厘珀,矿油是64000厘珀,牙膏是190000厘珀,花生酱是250000厘珀。
气动隔膜泵主要输送低粘度流体,它无需其他附加设备就可输送高达1000厘珀的流体。

2. 流量要求
流量是应用的重点需求,测量流量的单位有加仑/分或升/分。

3. 流体性能

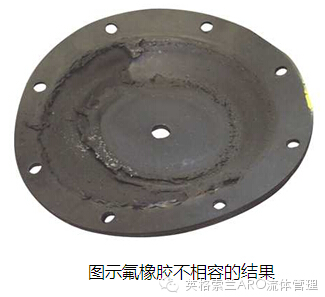

这是选择泵性最重要的因素。所谓“因地制宜”“因材施教”,当然也要“因流体选泵”。参考化学耐受性表,为每一种流体选择合适的泵,否则流体与泵不相容会产生很严重的后果。

4. 进口信息
也就是进口管的内径,要尽量使泵的连接尺寸和容器的接近,这样才能很好地连接和运行。一般来说,气动隔膜泵的最大干吸高度是300-500厘米。

5. 出口信息
这取决于管路的内径,还取决于泵送出口的管长。

6. 进气压
泵的进气压决定了泵能否满足应用需求。充足的气源对于正确的选型是非常必要的。
1 GPM美制加仑每分=1 CFM立方呎每分。

7. 应用信息
循环次数:间歇运行是指泵在一段时间开或关运行;而连续运行是指超过8小时的不间断运行。
而大多数气动隔膜泵是用于间歇运行的。

8. 性能曲线图
我们一般参考曲线图来看泵是否满足应用需求,就如上图的范例所示,X-轴代表流量,Y-轴代表背压。

接下来,将为大家详细解读性能曲线图:
a. 如何看流量

示例
背压= 4 bar 进气压= 6.9 bar 流量= 22 lpm
读图
步骤1: 在6.9bar的进气压曲线上选择4bar背压的交叉点
步骤2: 垂直交叉X-轴上的点显示为22 lmp
结果
如图所示,此泵能输送的范围在 22 lpm左右

b. 如何看耗气量

示例
背压= 4 bar 进气压= 6.9 bar 流量 = 22 lpm
读图
步骤1: 从流量22 lpm垂直向上与进气压 6.9 bar 的曲线交叉点
步骤2: 读6.9 bar交叉点与其最接近的虚线曲线在顶X-轴的数,就是耗气量
结果
此例中的耗气量就在7.5 lps 左右

c. 如何看气蚀余量

示例
背压= 4 bar 进气压= 6.9 bar 流量 = 22 lpm
读图
步骤 1:. 从X-轴上22 lpm点垂直向上与气蚀余量的曲线的交叉点
步骤 2: 此点向右Y-轴垂直的交叉点就是气蚀余量
结果
在此例中,必要的气蚀余量必要大于4m

d. 计算压降
压降公式
P =  x Q x Lx 0.000245  (i.d.)4
 = 流体粘度
Q = 输送的流速
L = 出口管道长
0.000245 = 系数
(i.d.)4 = 管道内径的4次方

示例
 = 500 cPs
Q = 20-gpm
L = 50 ft.
i.d.= 1.5”
计算结果
P = 500 x 20 x 50 x 0.000245 5.0625
P = 24.19-psi
此泵必须进气压高于25-psi 才可满足需求

经过以上的解释和说明,相信你对泵型的选择一定有了更加深刻的了解。如果你对泵型选择还有疑问或是想要获取更加详尽的说明,
